初中物理必考圖像題大全，收藏這一篇就夠了！

在物理學習中，常采用數學中的函數圖像，將某些物理量之間的關系表示出來，因此圖像實際上反映了物理變化過程的特點以及物理量之間的變化關系。

將物理過程和物理量之間的關系在圖像上呈現出來，可使物理過程形象、直觀，使解題過程優化，往往會收到事半功倍的效果。

因此，圖像題是重點考察學生觀察、獲取信息、分析處理數據能力以及靈活綜合應用知識能力的一種題型。

晶體熔化圖像

例 1： 如圖1所示是某物質在熔化時溫度隨時間變化的圖像。由圖可知：該物質是________（填“晶體”或“非晶體”），其中BC段物質處于________狀態（填“固體”、“液體”或“固液共存”）。

解析：根據固體熔化時其溫度與時間的變化規律不同，可將固體分為晶體和非晶體。

晶體熔化時溫度保持不變，但要繼續吸熱，內能增加，在坐標系里的特征圖像表現為一條水平線段（BC段）；

而非晶體卻沒有這樣的特點。晶體熔化過程中吸熱，但溫度保持不變，此時物質處于固液共存態。

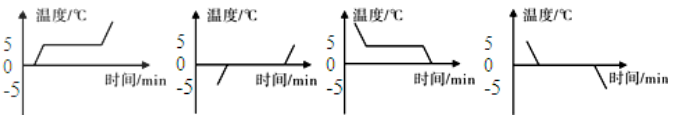

例 2： 炎熱的夏天，小紅從冰箱冷凍室中取出一些冰塊放入可樂杯中，經過一段較長時間后，杯中的冰塊全部變成了液態，下面的圖像能正確反映冰塊物態變化過程的是（ ）

解析：冰塊是晶體，由固態變成液態屬于熔化過程，所以此圖像應屬于晶體的熔化圖像；且冰的熔點是0℃。由此可以判斷圖像應是B。　

物質的質量與體積圖像

例 3： 分別由不同物質a、b、c組成的三個實心體，它們的體積和質量的關系如圖所示，由圖可知下列說法正確的是（ ）

A．a(chǎn)物質的密度**

B．b物質的密度是1.0×103kg/m3

C．c物質的密度是a的兩倍

D．b、c的密度與它們的質量、體積有關

解析：密度是物質本身的一種特性，只跟物質種類有關，與物質的質量和體積無關。圖像中橫軸表示質量，單位是Kg，縱軸表示體積，單位是m3。

我們可以假定體積都是2×10-3m3，從圖像中可以看出a．b．c三種物質對應的質量分別為1Kg、2Kg、4Kg，根據密度公式可知ρa(bǔ)=0.5×103Kg/m3；

ρb=1.0×103Kg/m3；ρc=2.0×103Kg/m3。

可見物質c的密度**，是物質a的4倍。

例 4 ：如圖4是小明在探究甲、乙、丙三種物質質量與體積關系時作出的圖像．分析圖像可知（ ）

A．ρ甲>ρ乙>ρ丙 B．ρ甲>ρ丙>ρ乙

C．ρ丙>ρ乙>ρ甲 D．ρ乙>ρ甲>ρ丙

解析：圖像中橫軸表示體積，單位是cm3，縱軸表示質量，單位是g，整個圖像表示質量隨體積的變化。

我們可以假定體積都是500，從圖像中可以看出甲、乙、丙三種物質對應的質量關系為m甲>m乙>m丙，根據密度公式可知ρ甲>ρ乙>ρ丙。

簡單的運動圖像

例 5 ：某同學的爸爸?jǐn)y全家駕車去太湖漁人碼頭游玩，在途經太湖路時，路邊躥出一只小貓，他緊急剎車才沒撞到它。如圖5為緊急剎車前后汽車行駛的時間──速度圖像，根據圖像分析不正確的是（ ）

A．緊急剎車發生在8：27

B．在8：23～8：27時間段內他駕車勻速前進

C．在8：20～8：30時間段內他駕車的**速度為60千米/時

D．在8：20～8：30時間段內他駕車的平均速度為60千米/時

解析：本題圖像是s—t關系圖像，從圖像中可以發現，汽車從8：20～8：23處于加速運動狀態；從8：23～8：27處于勻速運動狀態；從8：27緊急剎車之后又做加速運動。在整個運動過程中的**速度是60Km/h。

例 6 ：某學習小組對一輛平直公路上做直線運動的小車進行觀察研究。

他們記錄了小車在某段時間內通過的路程與所用的時間，并根據記錄的數據繪制了路程與時間的關系圖像如右圖所示。

根據圖像可知，2—5s內，小車的平均速度是_____；若小車受到的牽引力為200N，5—7s內小車牽引力的功率是_____。

解析：此圖像是s—t關系圖像，橫軸表示時間，縱軸表示路程。

從圖像中可以看出小車在第2—5s內處于靜止?fàn)顟B(tài)，速度是0，所以小車在這段時間內的平均速度是0；

小車在第5—7s內運動的路程，從圖像中可以看出是4m，所以這段時間內做功為=200N×4m=800J，則小車牽引力的功率為=400W。　

導體的電流與電壓圖像（U-I圖像）

U-I圖像是最經典的電學圖像。

根據圖像巧妙確定元件在電路中的工作點，進而由工作點的坐標即可知元件的實際工作狀態下的電流、電壓為求解電阻、電功率等問題創造條件。

當在“I-U”圖像里表現為過原點的一條直線時，其表示的物理規律是：在電阻不變時電流與電壓成正比。

例 7 ：通過定值電阻甲、乙的電流與其兩端電壓關系圖像如圖7所示?，F(xiàn)將甲和乙并聯后接在電壓為3V的電源兩端。下列分析正確的是（ ）

A．R甲 ：R乙=2：1   B．U甲 ：U乙=2：1

C．I甲 ：I乙=2：1    D．I乙 ：I甲=2：1

解析：此題是U-I關系圖像，考查的是電流、電壓和電阻之間的關系，定值電阻甲、乙并聯后接在電壓為3V的電源兩端；

由并聯電路特點可知U甲 ：U乙=1：1；

由圖像可知當甲、乙兩電阻兩端電壓是3V時，通過它們的電流分別是0．6A．0．3A，所以I甲 ：I乙=2：1；

由歐姆定律公式可知：R甲=5Ω，R乙=10Ω,所以R甲 ：R乙=1：2。

例 8 ：某導體中的電流與它兩端電壓的關系如圖8所示，下列分析正確的是（ ）

A．當導體兩端的電壓為0時，電阻為0

B．該導體的電阻隨電壓的增大而減小

C．當導體兩端的電壓為0時，電流為0

D．當導體兩端的電壓為2 V時，電流為0.6A

解析：電阻是導體本身的一種性質，它不隨導體兩端的電壓和通過導體電流的變化而變化。

從圖像可知，當導體兩端的電壓為0時，電流為0；當導體兩端的電壓為2 V時，通過導體的電流是0.4A。

其他類型的圖像問題

例 9 ：《刑法修正案（八）》，對“飲酒駕車”和“醉酒駕車”制定了嚴格的界定標準，如下所示。

• 飲酒駕車 血液中的酒精含量< 80mg/100mL
• 醉酒駕車 血液中的酒精含量＞80mg/l00mL

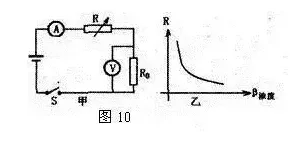

②如圖9甲所示，是酒精檢測儀的簡化電路。其中，定值電阻R0=10Ω，電源電壓為3V；R為氣敏電阻，它的阻值與酒精氣體含量的關系如圖9乙所示。如果通過檢測儀檢測到駕駛員的血液中酒精含量為12%時，電流表的示數為 ______ A。
